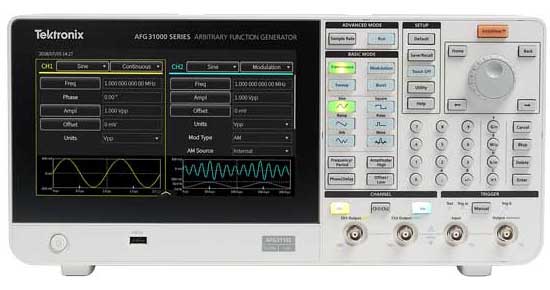

AFG31000 任意波函数发生器(Tektronix)

AFG31000 任意波函数发生器(Tektronix)

产品介绍



AFG31000 任意波函数发生器(Tektronix)

优异的指标

  • 单或双通道型号
  • 接到 50Ω 负载时的输出幅度范围 1 mVp-p 至 10 Vp-p
  • 基本 (AFG) 模式
    • 25 MHz、50 MHz、100 MHz、150 MHz 或 250 MHz 正弦波形
    • 250 MSa/s、500 MSa/s、1 GSa/s 或 2GSa/s 采样率
    • 14 位垂直分辨率
    • 连续、调制、扫描与突发模式
    • 各通道均具有 128 k 点的任意波形内存
  • 高级模式
    • 连续模式和选配序列、触发和选通模式
    • 各通道均具有 16 M 点的任意波形内存(可选 128 M 点)
    • 在包含循环、调整和等待事件的序列模式下多达 256 步
    • 变量采样时钟 1 µSa/s 至 2 GSa/s
    • 最小波形长度 168 点,粒度为 1 点



将噪声和抖动降低 10 倍

使用 AFG31000 任意函数发生器减少噪声和抖动

AFG31000(上波形)与上一代 AFG(下波形)的抖动

由于噪音本底较低且输出幅度低至 1mVpp,噪音和抖动技术规格比上一代技术好 10 倍,可以确保测试的清晰度和保真度。

在线升级



由于架构基于软件,您可以直接从网站使用满足需求的选件升级 AFG31000。

当前可用

  • 带宽升级
  • 内存大小升级
  • 波形排序升级

由于架构基于软件,您可以直接从网站使用满足需求的选件升级 AFG31000。

当前可用

  • 带宽升级
  • 内存大小升级
  • 波形排序升级
型号 模拟通道 输出频率 记录长度 采样率 垂直分辨率 报价
AFG31021

1

25 MHz

16 MSa/通道

250 MS/s

14 位

US $2,480
配置和报价
AFG31051

1

50 MHz

16 MSa/通道

500 MS/s

14 位

US $2,750
配置和报价
AFG31022

2

25 MHz

16 MSa/通道

250 MS/s

14 位

US $3,780
配置和报价
AFG31052

2

50 MHz

16 MSa/通道

500 MS/s

14 位

US $4,130
配置和报价
AFG31101

1

100 MHz

16 MSa/通道

1 GS/s

14 位

US $4,810
配置和报价
AFG31151

1

150 MHz

16 MSa/通道

2 GS/s

14 位

US $5,640
配置和报价
AFG31102

2

100 MHz

16 MSa/通道

1 GS/s

14 位

US $6,790
配置和报价
AFG31152

2

150 MHz

16 MSa/通道

2 GS/s

14 位

US $7,980
配置和报价
AFG31251

1

250 MHz

16 MSa/通道

2 GS/s

14 位

US $10,800
配置和报价
AFG31252

2

250 MHz

16 MSa/通道

2 GS/s

14 位

US $15,800
配置和报价



真实场景信号复制

使用 AFG31000 任意函数发生器捕获和复制波形

传感器广泛用于几乎所有现代化电子设计领域,从汽车到医疗器械再到电子消费品。 迄今为止,使用 AFG 捕获波形并进行复制以便排除故障或验证一直是极具挑战的过程。

  • ArbBuilder 可直接导入多个泰克示波器产品系列保存的 csv 格式的波形
  • 高达 128 M 点的任意内存极大地增加了信号的长度
  • 低噪音本底使信号更为清晰



函数验证和性能检定

使用 AFG31000 任意函数发生器执行功能验证和性能检定

在产品上市前,测试工程师必须进行大量测试用例,确保产品满足技术规格。 但是,此过程比较耗时且重复。

  • 完全可编程,实现自动测试和手动测试的直观用户界面
  • 波形序列使用户在一个序列中序列化所有测试程序
  • 灵活的重复跳转方法保证高效率
  • 高达 128 M 点的任意内存和内置非易失性闪存存储所有波形和测试程序

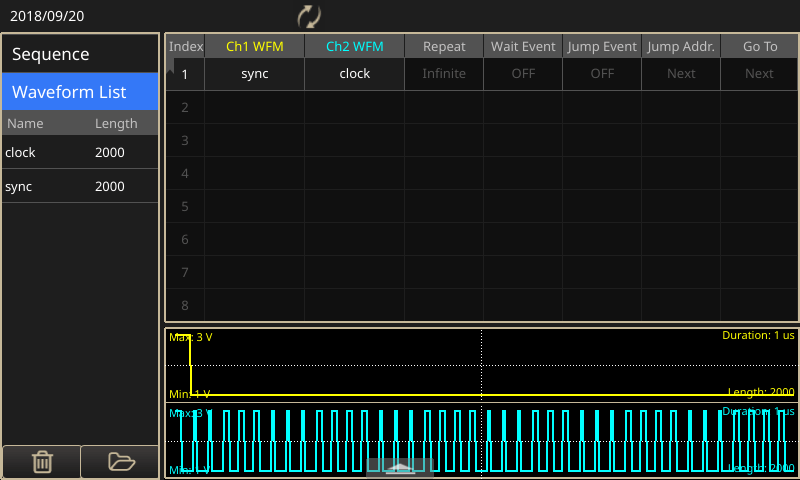

系统与时钟或脉冲同步

使用 AFG31000 任意函数发生器生成时钟和触发脉冲

数字设计中的所有电路部分按照时钟速度同时工作。大系统中的所有设备必须与触发信号协调,以确保它们正常、可靠地工作。使用 AFG31000 是生成时钟和触发脉冲的有效方法。

  • 脉冲/方波频率范围高达 160 MHz
  • 频率捷变实现时钟不同速率的无缝切换
  • 易用的向导说明指导您完成多台设备的同步过程以便增加通道数
  • 低抖动水平,让您在触发系统时更加自信



双脉冲测试

双脉冲测试

双脉冲测试是一种用于测量开关器件参数和评估 MOSFET 和 IGBT等功率器件动态性能的方法。双脉冲测试可测量开启参数、关闭参数和反向恢复参数。

执行此测试可:

  • 确保MOSFET 和 IGBT 等功率器件满足产品规格书中的规格
  • 确认功率器件或电源模块的实际值或偏差
  • 在各种负载条件下测量这些开关器件的参数,并在多个设备上验证性能



高级研究和教育

AFG31000 任意函数发生器用于高级研究和教育

研究人员和教师需要大量信号才能完成研究和教学工作。 测试可以像一系列的脉冲一样简单,模拟 Geiger-Muller 计数器的输出,或者像一个长基带 IQ 一样复杂。

  • InstaView™ 技术避免因连接复杂负载上增加输出波型的不确定性
  • 整合多种特性与功能
  • 双工作模式均衡易用性和灵活性以便生成最复杂波形
  • 内置的 ArbBuilder 用于在屏幕上直接生成和编辑任意波形
