混合信号示波器

混合信号示波器

产品介绍

5 Series MSO Mixed Signal Oscilloscope Front View

5 系列 MSO 混合信号示波器(Tektronix)



支持高达 16 位的垂直分辨率,每个细节都不会错过。

缩略图

12 位模拟到数字转化器,使用高级数字信号处理提供高达 16 位垂直分辨率。 对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。

立即购买所需产品。 根据您的测试需求变化进行扩展。

缩略图

性能

  • 高达 2 GHz 带宽
  • 高达 125 M 点记录长度

数字输入

  • TLP058 逻辑探头,每个探头可提供 8 条数字通道

操作系统

  • 添加 Windows 操作系统,以便在示波器上运行 PC 软件

信号发生器

  • 添加内置任意波形/函数发生器

高级分析



  • 串行解码/触发支持 I2C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线
  • 自动对以太网、USB 2.0 和汽车以太网进行一致性测试
  • 高级抖动分析
  • 自动功率测量和分析
  • 低噪声纹波测量



嵌入式串行总线分析

缩略图

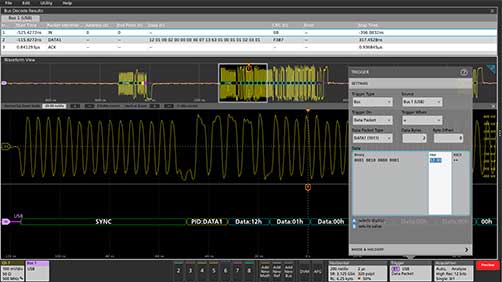

自动串行总线解码可节省时间并消除手动解码时的错误。 串行总线触发和搜索允许隔离事件,便于系统级故障排除。

特点

  • I2C,SPI
  • I3C
  • USB 2.0
  • 以太网
  • SPMI
  • CAN, CAN FD, LIN, FlexRay
  • SENT
  • I2S/LJ/RJ/TDM
  • ARINC 429、MIL-STD-1553



自动串行总线分析

缩略图

汽车设计人员可以依靠串行总线在 ECU、传感器与制动器之间实现准确通信。 5 系列 MSO 还具有 CAN、CAN FD、LIN、FlexRay 和 SENT 解码和触发功能,可帮助其同步了解系统。 自动汽车以太网一致性套件供您按照标准测试,您无需成为高速总线专家。



抖动分析

缩略图

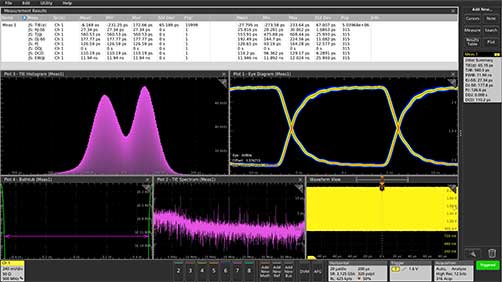

时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行,而不使用正确的分析工具将很难了解其根源。

特点

  • 标准相位噪声、时钟抖动和定时以及波形直方图
  • 选配高级分析、抖动分解和时钟恢复



功率电子

缩略图

让电源质量、谐波、开关损耗、安全操作区测量更可靠且可重复,还带自动功率测量与分析包。 5 系列 MSO 具有高达 8 条高分辨率通道和多种可用探头,也适合评估电源时序并深入了解 3 相电源转换器。

特点

  • 电源质量和谐波
  • 开关损耗和安全作业区
  • 电路内电感器和变压器分析
  • 多输出效率



电源完整性

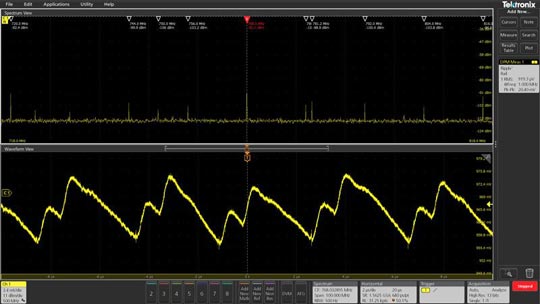

5 系列 - 电源完整性

如今的电路板可以有 20 个或更多的电源轨。其中有许多只有几伏,且有严格的噪音限制。需要特别注意准确测量。

特点

  • 数字电源管理选件可自动执行纹波和开/关测量
  • 多达 8 条模拟输入通道
  • 兼容低噪音
型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数 函数发生器输出 报价
MSO54 350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 4 可达 32 条(可选)

1 条(可选)

US $16,500
配置和报价
MSO56 350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 6 可达 48 条(可选)

1 条(可选)

US $20,600
配置和报价
MSO58 350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 8 可达 64 条(可选)

1 条(可选)

US $27,700
配置和报价
